北京时间12月5日，《科学》（Science）在线发表了JINNIAN金年会机器人研究所朱向阳、谷国迎教授团队的论文“Semiseparated biphasic bicontinuous dielectric elastomer for high-performance artificial muscle”，提出了一种双连续相结构介电弹性体人工肌肉的设计方法。金年会官网为论文第一作者和通讯作者单位，博士研究生石笑天和邹江副教授为共同第一作者，朱向阳教授、谷国迎教授和江西科技师范大学卢宝阳教授为共同通讯作者。
在软体机器人、触觉交互和智能假肢等领域，开发高性能的电作动人工肌肉一直是一项重大挑战。传统介电弹性体材料在低驱动电场下的输出性能长期受限于其有限的机电灵敏度，针对这一难题，该论文提出了一种“异交联诱导相分离”策略，研制出具有半分离双连续相结构的介电弹性体（SBE），将机电灵敏度提升至360 MPa⁻¹，为高性能人工肌肉的发展提供了新途径。
该策略利用了两种硅橡胶不同的交联机制，通过其异交联动力学的差异，引导两相在微米尺度自发组装。其中高介电常数的介电（D）相通过主链交联形成贯穿网络，而低杨氏模量的机械（M）相通过侧链交联构成力学骨架，形成边界融合、相互贯通的双相结构。这种微观结构既保持了材料的低杨氏模量，同时提高了其介电常数和击穿电场。实验表明，仅含10% D相的SBE材料，其杨氏模量约为10 kPa，相对介电常数为3.6，实现了高的机电灵敏度。基于此材料制备的人工肌肉，在无需预拉伸的情况下，在35 V/μm的电场下实现了90%的面积应变。
基于此，研究团队研制了高性能剪切型人工肌肉。实验结果表明，在较低电场驱动下，不同配比的人工肌肉均展现出优异的驱动应变能力。譬如，无需预拉伸即可产生超过50%的线性应变，应变速率高达400%/s，能量密度达到375 J/kg等，充分展现了双相结构在提升人工肌肉综合性能方面的作用。

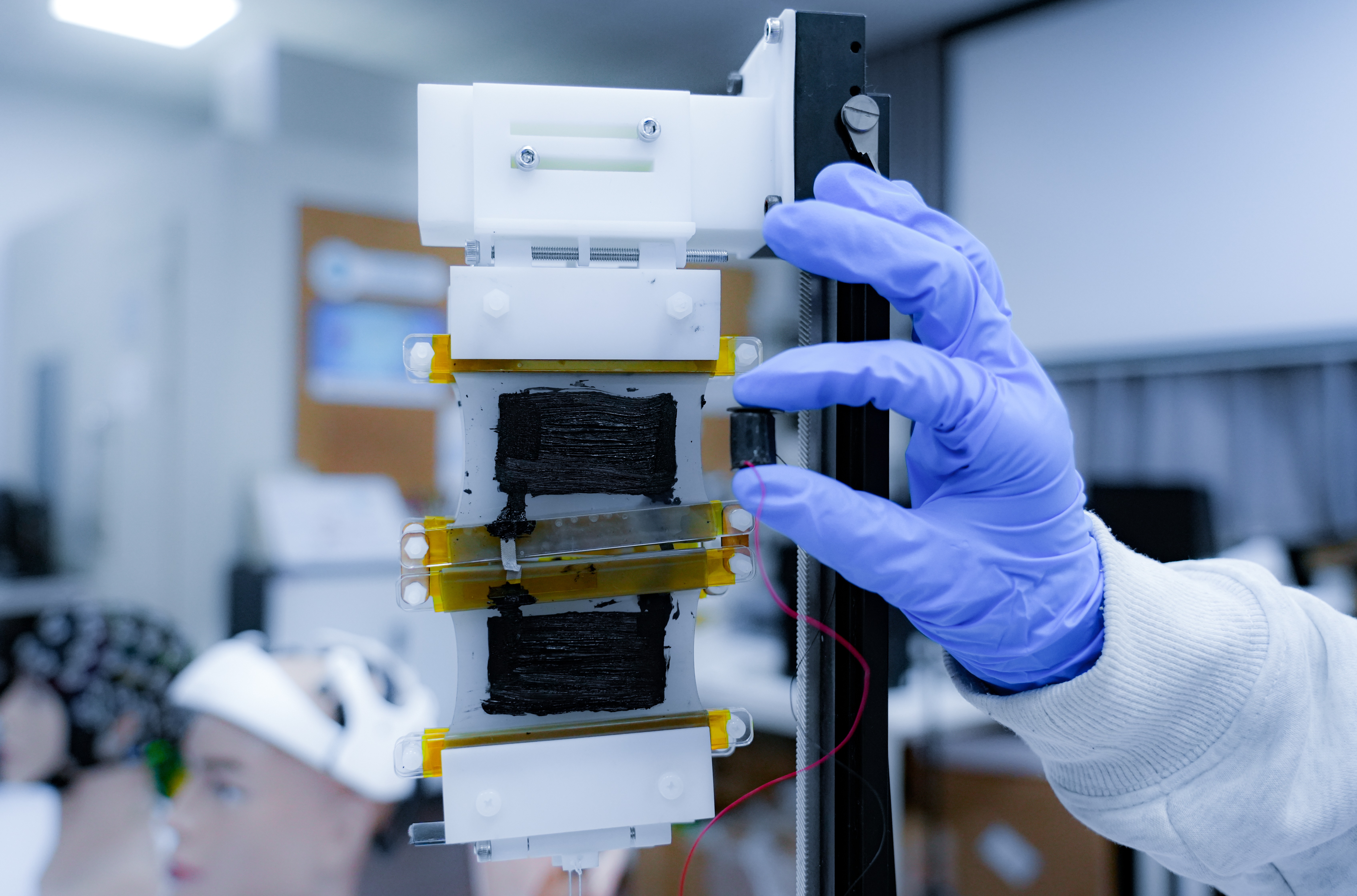

进一步，研究团队制备出堆叠式和卷绕式两种结构的人工肌肉。实验结果表明：堆叠式人工肌肉在高频下，实现了21.76 kPa的阻塞应力和2250 W/kg的功率密度。一个重1.2克的堆叠式人工肌肉能够在300克负载下往复运动，线性应变达91%。
为展示其应用潜力，团队研发了由四个SBE人工肌肉驱动的仿人机械臂，具有119.3°的运动范围和0.24 N·m的输出力矩。此外，研制的多模态软体爬行机器人在300 Hz驱动频率下实现了22身长/秒的快速运动，通过调整前后肌肉的驱动相位即能实现前进、后退的切换，在弯曲管道和复杂胃模型等非结构化环境中穿行。
这项研究通过材料设计、器件开发与软体机器人应用，展示了介电弹性体人工肌肉在机电灵敏度、响应速度、功率密度和使用寿命等方面的新性能，为下一代高性能、电作动软体机器人研发提供了新的技术路径。
该研究得到了国家自然科学基金、国家重点研发计划等项目的资助。
论文链接：https://www.science.org/doi/10.1126/science.adr3521
学院OA系统
jAccount登录
ENGLISH
地址：上海市东川路800号金年会官网闵行校区JINNIAN金年会
邮编：200240
Email：sjtume@sjtu.edu.cn
